Каток КИПО-9-01 – измельчитель пожнивных остатков, с минимальными трудозатратами превратит пожнивные остатки, стерню и солому в однородный, тщательно перемешанный с верхними слоями почвы живительный слой. За осень и зиму измельченная зеленая масса перегниет и только повысит плодородность почвы, что положительно скажется на будущей урожайности.
Каток измельчитель подходит для решения таких задач как: измельчение стерни подсолнечника и кукурузы после уборки. Конструктивные особенности катка позволяет получать на выходе измельченную фракцию для последующей заделки, снижая нагрузку на рабочие органы других агрегатов (дискаторы, плуги и в последующем сеялки/посевные комплексы).

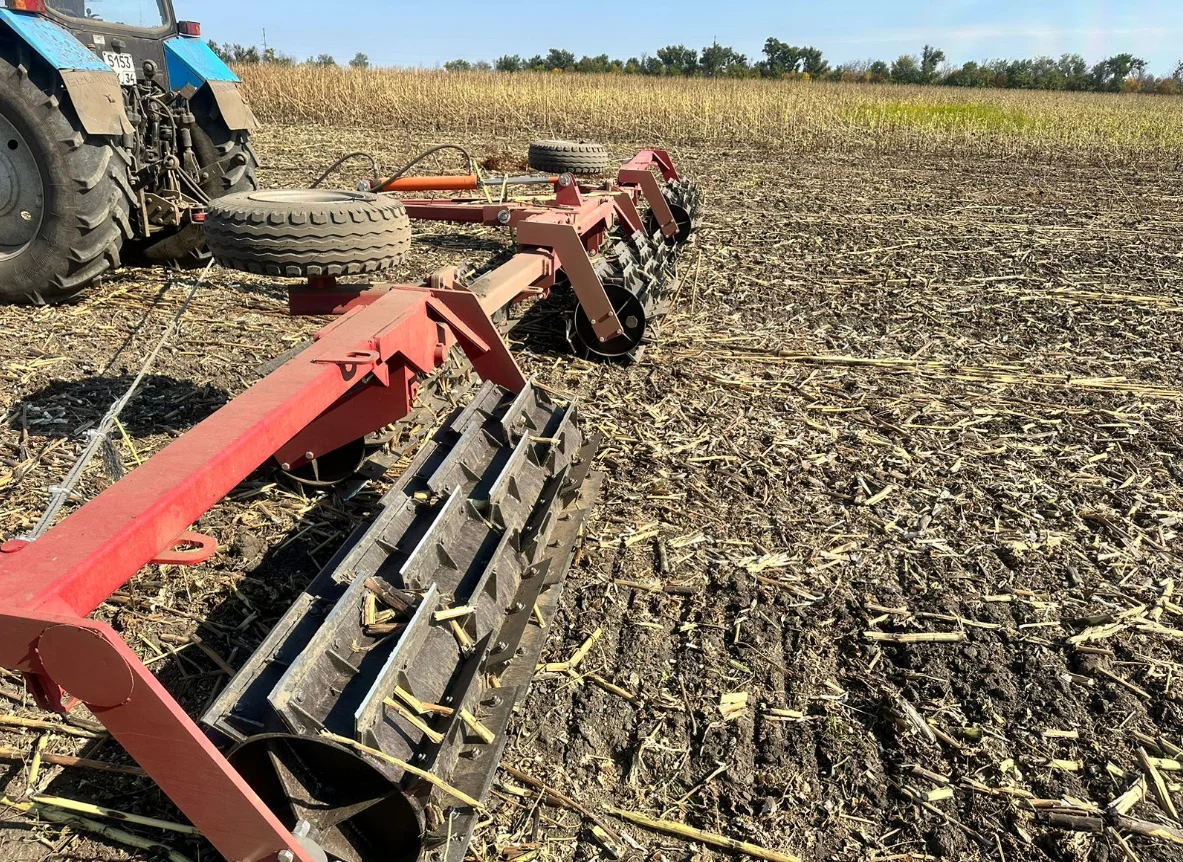

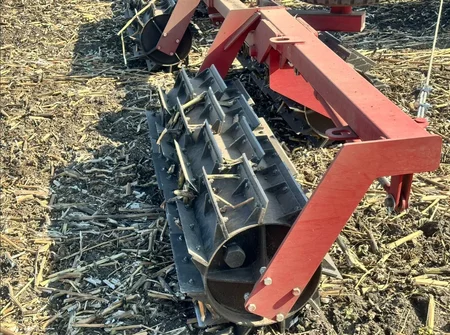

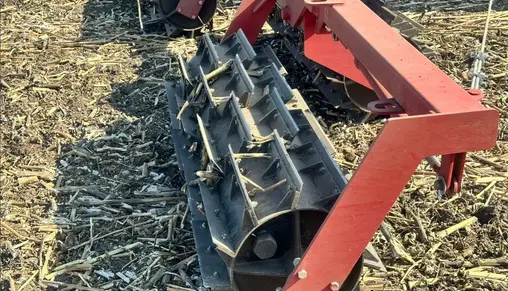

Основным элементом конструкции катка-измельчителя КИПО является рабочая секция в виде стального барабана, с закрепленными на нем в шахматном порядке ножами, общим диаметром 615 мм и толщиной стенок 6 мм. Измельчение осуществляется за счет 11 рядов ножей. Ножи изготовлены из борсодержащей стали марки 30MnB5, которые могут самозатачиваться. Для утяжеления катки заполняются водой, для этого на торцах рабочих органов имеются пробки.
Секции катка представляют собой полые барабаны, общая конструктивная масса пустого катка 2980 кг. Рабочий орган можно наполнить водой, отработанным маслом или песком, тем самым увеличив массу катка до 4220 кг (на примере воды). За счет увеличенной массы, повышается давление на почву и каток способен измельчить более толстые стебли подсолнечника или кукурузы.

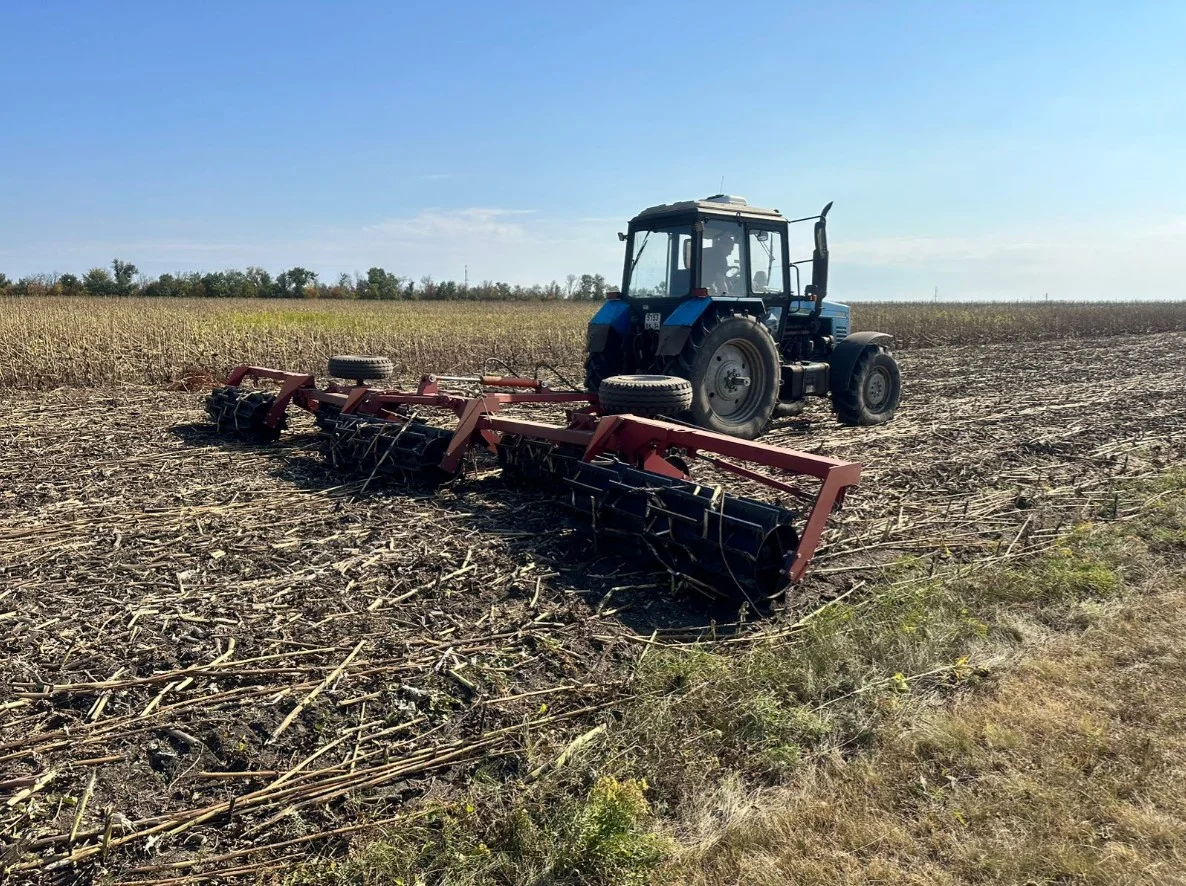

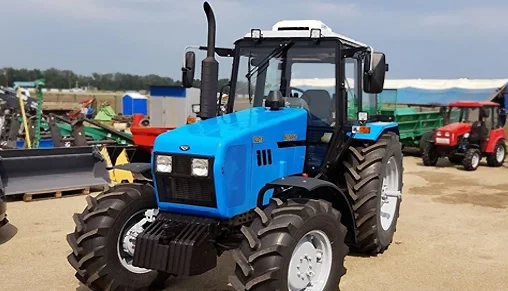

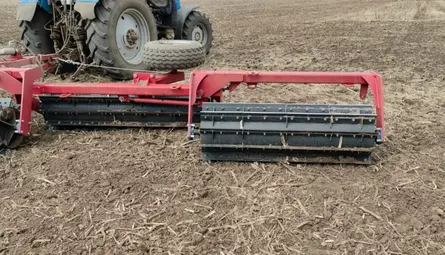

Каток КИПО-9-01 с шириной захвата 9 м агрегатируется c трактором мощностью от 130л.с., например, МТЗ-1221 (класс 2,0).

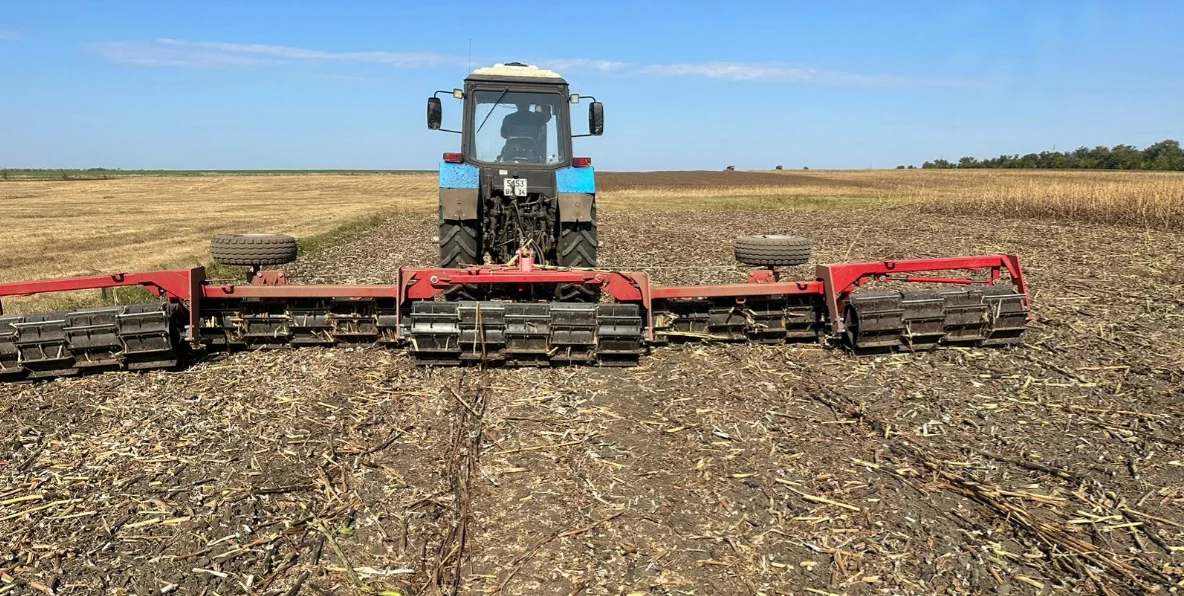

Каток-измельчитель КИПО-9-01 с шириной захвата 9 м используется в хозяйствах с наработкой свыше 500 га за сезон. За один час непрерывной работы каток может заделать порядка 9 га.
Транспортная ширина катка 2,3 м.
Для раскладывания рамы катка в рабочее состояние или складывание рамы в транспортное положение служит гидроцилиндр. На катке КИПО-9-01 устанавливается гидроцилиндр марки ГЦ80.40.630.930.00.40. Благодаря большому рабочему объёму в 3,17 л и высокому толкающему усилию в 10 000 кг процесс раскладывания катка происходит быстро и не вызывает затруднений. Тянущее усилие ГЦ в 7500 кг, способствует без проблемного складывания рамы катка, даже с наполненными водой рабочими органами.

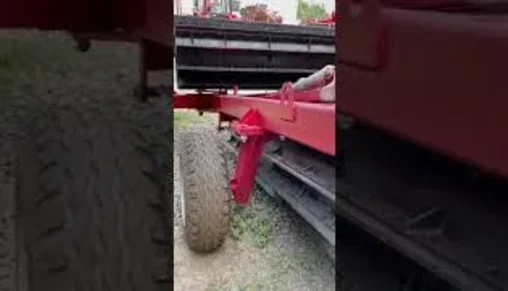

Для транспортирования катка служат два колеса марки 10.0/75-15.3, установленных на раме. Колеса не менее важная часть катка, поэтому при выборе шин учитываем скорость, вес и другие характеристики. Шины для самоходной техники должны обеспечивать максимальное сцепление с почвой.
Рама катка изготовлена из профильной трубы 150х100х8 мм. Рама катка и установленные на ней пластины изготовлены из высокопрочной конструкционной стали марки 09Г2С. На катках установлены импортные подшипники марки FKL 210, что является самым надежным подшипником, применяемым для данной серии узлов аналогичных агрегатов.
